拉伸膜廠家在生產(chǎn)過程中，經(jīng)常會(huì)遇到一些生產(chǎn)缺陷，嚴(yán)重時(shí)會(huì)造成拉伸膜大量浪費(fèi)、客戶無法使用甚至無法正常生產(chǎn)。如何克服這些缺陷是保證產(chǎn)品質(zhì)量、降低生產(chǎn)成本、提高企業(yè)競(jìng)爭(zhēng)力的關(guān)鍵。今天強(qiáng)輝科技就向大家介紹拉伸膜生產(chǎn)中應(yīng)注意的幾個(gè)問題及相應(yīng)對(duì)策。

　　由于各拉伸膜生產(chǎn)廠家引進(jìn)的生產(chǎn)線不相同，產(chǎn)品也各自不同，因此在解決拉伸膜質(zhì)量問題時(shí)的辦法也各不相同。因此，本文論述的辦法也就只能起到拋磚引玉的作用。

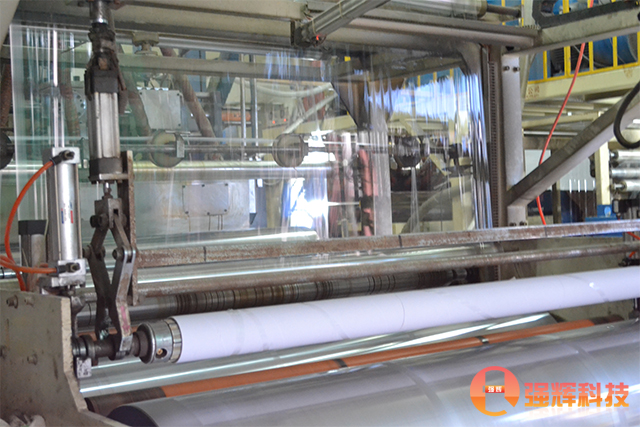

　　拉伸膜薄厚不均

　　拉伸膜的薄厚不均主要由兩種情況造成：從壓延機(jī)出來的膜本身薄厚不均，最終造成拉伸膜的薄厚不同;在拉伸過程中，由于有空氣對(duì)流，產(chǎn)生拉伸膜橫向溫度不同，造成拉伸后的拉伸膜薄厚不同，最終導(dǎo)致成品料卷沿橫向粗細(xì)不同。

　　可以通過調(diào)整四輥壓延機(jī)來解決，具體可以調(diào)整中輥的軸交叉裝置、下輪的反彎曲裝置;另外還要控制好各輥間的存料，以免有冷料進(jìn)入影響拉伸膜拉伸的均勻性。前輪、上輪存料直徑不大于250mm，上輪、中輪存料15~30mm，中輪、下輪存料10~15mm。情況是由于沿橫向各處空氣對(duì)流不同，造成拉伸膜各點(diǎn)的溫度不同，這樣拉伸后的拉伸膜橫向厚薄不一致。

　　根據(jù)實(shí)際經(jīng)驗(yàn)，一般拉伸膜兩端容易變厚，這是因?yàn)閮蓚?cè)空氣對(duì)流比中間要快，因而兩側(cè)溫度較低。因此也可用拉伸膜遮擋拉寬機(jī)兩側(cè)。如以上辦法還不能解決問題，可安裝噴氣管來彌補(bǔ)。在距離拉伸膜150mm的地方沿橫向安置，要求噴嘴為鴨嘴式，有微型閥調(diào)節(jié)排氣量，這樣噴出來的氣流比較柔和。拉伸膜薄的地方可適當(dāng)開大排氣閥，其余地方則將排氣閥關(guān)閉。

　　拉伸膜析出問題

　　在生產(chǎn)拉伸膜過程中，有時(shí)會(huì)產(chǎn)生析出現(xiàn)象，也就是在拉伸膜表面或壓光輥(或牽引輥)上產(chǎn)生一層白霜，嚴(yán)重時(shí)會(huì)影響拉伸膜的使用，甚至使拉伸膜報(bào)廢 (如燈箱膜會(huì)由于表面析出而影響燈箱布的吸墨性)。從生產(chǎn)情況來看，析出的材料主要有潤(rùn)滑劑、粉體穩(wěn)定劑和碳酸鈣。在生產(chǎn)PVC壓延拉伸膜過程中，為使制品表面光潔、美觀,同時(shí)也為改進(jìn)塑料熔體的流動(dòng)性能，減少和避免對(duì)設(shè)備的黏附及摩擦作用，在塑料中加入一定量的潤(rùn)滑劑。但潤(rùn)滑劑使用不當(dāng)，超過其相容限度時(shí)，容易在制品表面析出，即平常所說的起霜，影響制品的外觀，同時(shí)也影響噴繪廣告布的吸墨性;潤(rùn)滑劑的用量太少又起不到潤(rùn)滑作用，潤(rùn)滑劑的用量一般小于1%。常用的潤(rùn)滑劑有硬脂酸、聚乙烯蠟等。

　　原材料的加工溫度與其分解溫度很相近，當(dāng)在160~200℃下加工時(shí)，會(huì)發(fā)生劇烈的熱降解，制品變色，性能變壞。因此在拉伸膜的加工過程中，必須加入熱穩(wěn)定劑。很多熱穩(wěn)定劑不僅有穩(wěn)定作用，而且有一定的潤(rùn)滑作用，如(粉體)硬脂酸鋇、硬脂酸鎘。如果這些材料的相容性差會(huì)發(fā)生冒霜、遷移等現(xiàn)象。為了提高制品的力學(xué)性能，降低成本及樹脂的單耗而適量的加入填充材料。加入適量的添加劑會(huì)降低塑料的線性膨脹系數(shù)和制品成型收縮率，并能提高塑料的耐熱性、阻燃性和強(qiáng)度。添加劑的用量要適當(dāng)，過多會(huì)從拉伸膜表面析出。

　　拉伸膜穿孔問題

　　拉伸膜穿孔的產(chǎn)生主要有以下3種情況：物料太臟，過濾網(wǎng)細(xì)度不夠;四輥壓延機(jī)有冷料混入;填充物料和增塑劑的影響。

　　情況1

　　可通過加大過濾網(wǎng)細(xì)度及更換過濾網(wǎng)頻率來解決;如仍有穿孔產(chǎn)生，則考慮更換物料。

　　情況2

　　可通過控制各輥筒間的存料來解決;另外應(yīng)盡可能把物料塑化，以免有未塑化的生料混入，還要控制好各機(jī)器的速比，盡可能減少由此產(chǎn)生的拉伸膜孔洞問題。

　　拉伸膜的穿孔比普通壓延膜要明顯得多，這是因?yàn)槠胀▔貉幽な艿降睦炝κ菃蜗虻?，比單向拉伸膜小，且通過壓光裝置可在一定程度上得到彌補(bǔ)。而雙向拉伸膜受到的拉伸力是雙向的，比雙向拉伸大得多，2m寬的拉伸膜如果拉寬到5m，則拉伸比為215.1mm的孔洞經(jīng)過拉伸后就變成215mm。事實(shí)上孔洞要比215mm大，這是因?yàn)榭锥粗車鷳?yīng)力集中，容易受到破壞。所以，解決好拉伸膜的穿孔問題非常重要。

　　情況3

　　填充材料主要使用輕質(zhì)碳酸鈣，適量的碳酸鈣可增加拉伸膜的強(qiáng)度，但當(dāng)碳酸鈣用量達(dá)到50~60份 (相對(duì)100份PVC)時(shí)，拉伸膜撕裂強(qiáng)度明顯降低，這時(shí)拉伸膜的穿孔明顯增多。因此，控制好碳酸鈣的用量也是減少拉伸膜孔洞的一個(gè)重要因素。增塑劑用量增加時(shí)由于拉伸膜變軟、斷裂伸長(zhǎng)率增加而使孔洞減少，反之，則孔洞增加。

　　本文鏈接：http://www.njhkhg.cn/show-20-621.html，轉(zhuǎn)載請(qǐng)保留！
